智能應急照明系統是如何接線的，如今的建筑和公共場所都是會安裝消防系統的，消防系統可以有效地預防火災和減少火災的危害。智能應急照明系統是常見的消防系統之一，可以為火災提供照明和進行人群疏散，今天大唐小編就帶大家來了解智能應急照明系統是如何接線的，一起來看看吧。
01

先將智能應急照明系統分類

a、按控制方式不同分為：無控制，就地控制，集中控制；

b、按燈具點亮?xí)r間不同分為：常亮（如疏散方向指示燈和安全出口標志燈），火災或停電時才亮（如雙頭燈）；

c、按強啟方式不同分為：消防控制室信號強啟，充電檢測線失電后自帶電池供電強啟；

d、按是否自帶電池：自帶電池，不自帶電池；

e、按燈具所具有的光源個數不同分為：含有正常光源和應急光源的應急燈具，只含有應急光源的應急燈具。

02

智能應急照明系統的接線

只含有應急光源且自帶電池的應急燈具，即只含有一個光源。從應急燈具接出來的線最多的情況有4根，一根照明線，一根充電/檢測線，一根N線，一根PE線

充電/檢測線一端接市電，另一端接應急燈具的自帶電池。顧名思義，這根線有雙重作用。在市電保持有電的狀態下，此線用作給應急燈具的自帶電池充電，在市電失電的情況下，通過檢測線，將市電的零壓信號傳送給自帶電池，由自帶電池供電給應急燈具，從而應急燈具點亮，達到啟動應急燈具的作用。

這是智能應急照明系統燈具在充電/檢測線失電后自帶電池供電的強啟方式。為保證給應急燈具的自帶電池充電，這根線一般情況下都是接通的，即有電狀態。

平時/強啟照明線的作用是：在非應急狀態下，我們可以將此應急燈具作為普通燈看待和使用。非應急狀態下，與雙控開關S靜觸頭1連接的導線處于有電狀態，與雙控開關S靜觸頭2連接的導線處于失電狀態。雙控開關S（此雙控開關非應急狀態下其實是一個單聯單控開關）可以實現此應急燈具的點亮和熄滅，打到靜觸頭1時應急燈具點亮，靜觸頭2時應急燈具熄滅。在應急狀態下且市電有電的情況下，與雙控開關S靜觸頭1、2連接的導線都處于有電狀態，這根線會實現應急燈具的強啟，這是消防控制室信號強啟方式。

PE線接的是應急燈具的外殼。

N線的作用不用說了吧。

03

強啟

所謂強啟，是指在應急狀態下將燈具點亮（非應急狀態下點亮燈具不叫強啟）。智能應急照明系統的強啟分為兩種：

a、充電檢測線失電，由自帶電池供電給應急燈具；

b、充電檢測線帶電，應急照明強啟線供電給應急燈具。

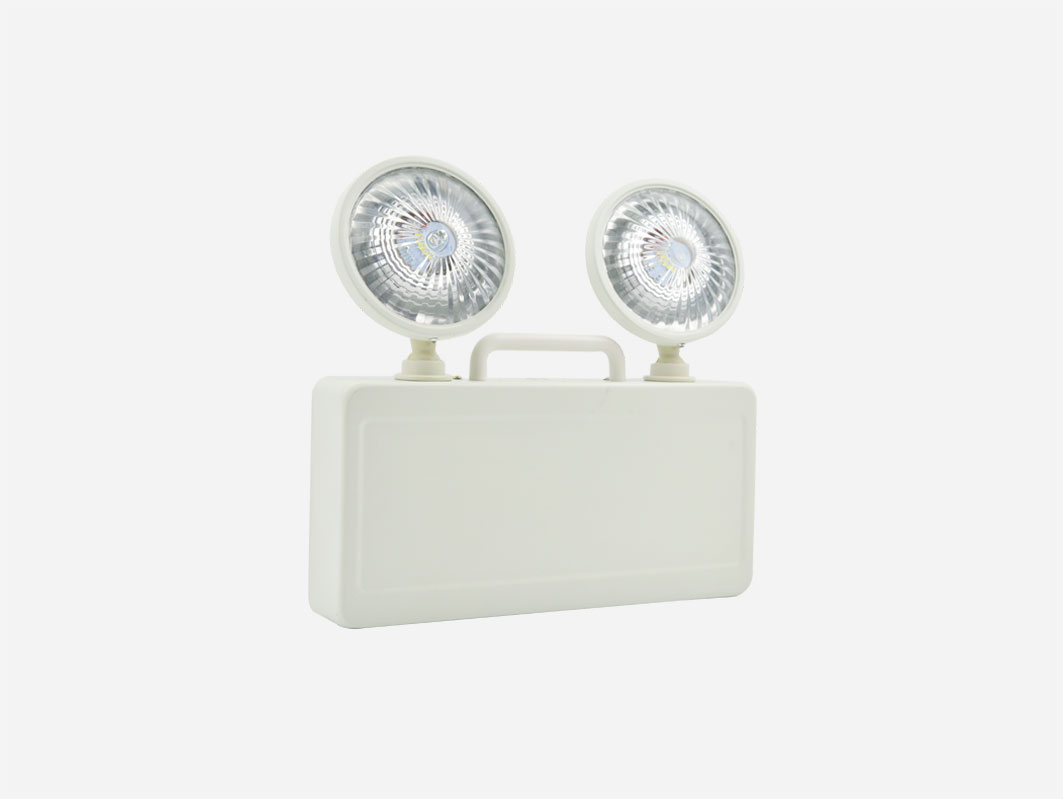

這是典型的雙頭燈接法，雙頭燈的特點是：平時不亮，停電或者火災時點亮。

停電時應急雙頭燈具的啟動。當停電時，充電檢測線失電，繼電器線圈失電，磁通為0，常閉觸點閉合，將電池和應急燈具接通，燈具點亮。
